預制光纜的技術要求
作者：南京科羿康光電設備有限公司 發布日期：2017-11-21 10:02:35
預制光纜的技術要求

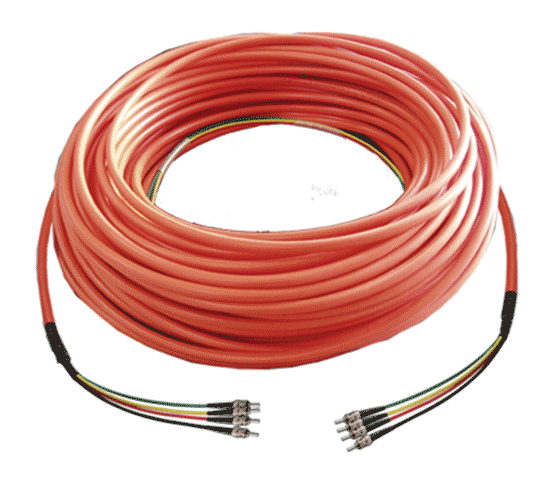

預制光纜 Prefabricated Optic Cable
光纜經過工廠預處理后,在光纜的一端或者兩端根據需要連接各種類型的光纖連接器,可實現預制端在施工現場的無熔接接續點的連接或直連.
結構:包括光纜、插頭/插座或分支器、尾纖、熱縮管等.它可以有雙端預制或者單端預制兩種形式.變電站中常用的預制光纜形式有連接器型多芯預制光纜和分支器型多芯預制光纜等.
技術要求
1. 組件
根據智能變電站光纜應用的需求,光纜芯數宜選用4芯、8芯、12芯、24芯,并應適應戶外復雜環境敷設需要.
根據使用環境和安裝位置區別,連接器型又分為插頭光纜組件和插座光纜組件兩部分.插頭光纜組件主要由插頭、室外光纜和其他輔助材料組成,投茶通過附件和室外光纜組合在一起,能適應戶外敷設.插座光纜組件主要由插座、室內光纜、單芯活動連接器和其他輔助材料組成,用于同插頭光纜組件配接并連接柜內裝置.
2.光纖
應滿足多模A1b和單模B1信號傳輸,符合IEC60793光纖技術要求.
3.光纜
光纜主要性能參數包括光纜規格、機械性能、環境性能、燃燒性能.光纜應符合GB/T 7424.2-2008等相關技術要求.
4.連接器
5.分支器
分支器用以實現預制光纜的無斷點的分支與連接.
6. 成品預制光纜標志
應在光纜適當位置有光纜編號、長度等明晰標志.
7.使用壽命
預制光纜組件整體應具備25年以上使用壽命.
