◎產品特點
●各站或光鏈路故障，數碼管顯示斷點位置
●主從站蜂嗚故障告警提示
●支持光纖環形、鏈形、星形組網
●透明傳輸、波特率自適應
●串口內置TVS鉗位保護，支持端口帶電插拔
●內置電源，多種交直流電源可選
●內置電源及信號端口防雷功能
◎產品說明
本產品支持多路RS-232/485/422電信號作為節點接入一對光纖環(主環+備環)實現環網傳輸，可支持1個主站節點、1-99個從站節點。光纖環單多模可選，默認單模節點間******距離20公里(超長可訂制)，多模節點間******距離可達2公里，當環中斷或某節點故障時其余節點可通過自愈機制繞過故障點與主站繼續保持通信，並同時發出報警信息、顯示故障位置。
◎技術指標
光纖接口
光口數量:×2
光口類型:默認雙纖SC，單纖或FC/ST可選
光口速率:84Mbps
光口特性:單模傳輸距離0-20公里;多模傳輸距離0-2公里。其他波長及傳輸距離訂制
電接口
物理接口:16位歐式端子(3.81mm間距)
傳輸距離:232(≤15m)、485/422(≤1.2km)
傳輸速率:RS-232(300bps-115.2Kbps)、
RS-485/422(300bps-115.2kbps)
通道數量:四通道(3路232+1路232/485/422)接入設備:232口可接入設備數=1或485(422)可接入12kΩ
設備數≤32或可接入96kΩ設備數≤256
撥碼開關:10位(1-7位地址位設置、8位選擇485或422開關、9-10位485/422匹配電阻)
測誤碼率:端口最高速率15分鐘無誤碼
電口保護:600W/1ms浪涌保護，15KV靜電保護
電源
電源接口:3芯5.08鳳凰端子
電源特性:內置電源,ADC220V供電
******功耗: < 5W
環境特性
工作溫度: 0～70°C/-40～85°C
儲存溫度: 0～70°C/-40～85°C
相對濕度: 5%～95%(無凝露)
機械特性
外殼材質:鋁合金外殼
散熱方式:自然冷卻，無風扇
安裝方式:壁掛式
產品質保:1年

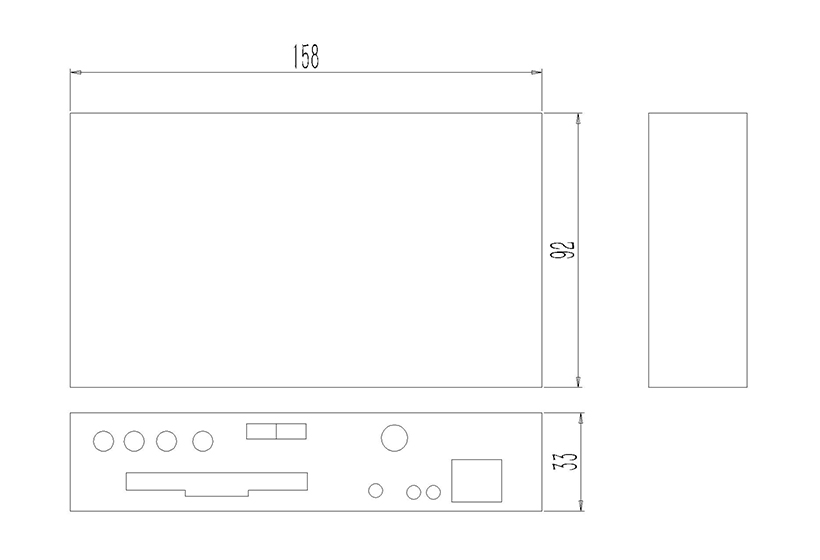

◎外形尺寸

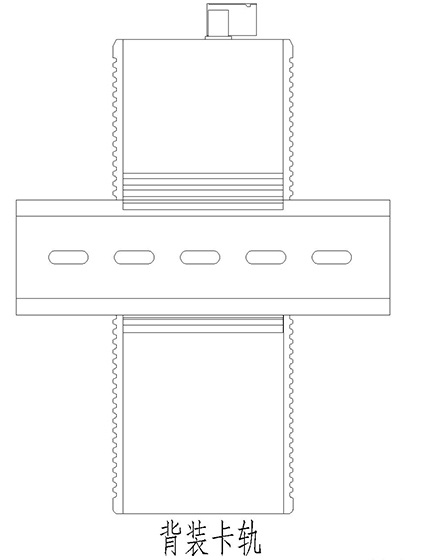

◎安裝方式
◎訂貨信息
